半导体器件湿热老化性能测试规程

2026-04-13 16:24:10 来源：rongjida17

一、前言：
半导体器件（如集成电路、二极管、晶体管等）在高温高湿环境下，易因封装吸湿、金属化层腐蚀、绝缘性能下降、漏电增大等问题引发性能漂移或失效。为科学评估其耐湿热稳定性，适用于塑封及非气密封装半导体器件的耐湿热性能验证、可靠性筛选与寿命评估。
二、测试准备：
1. 测试设备

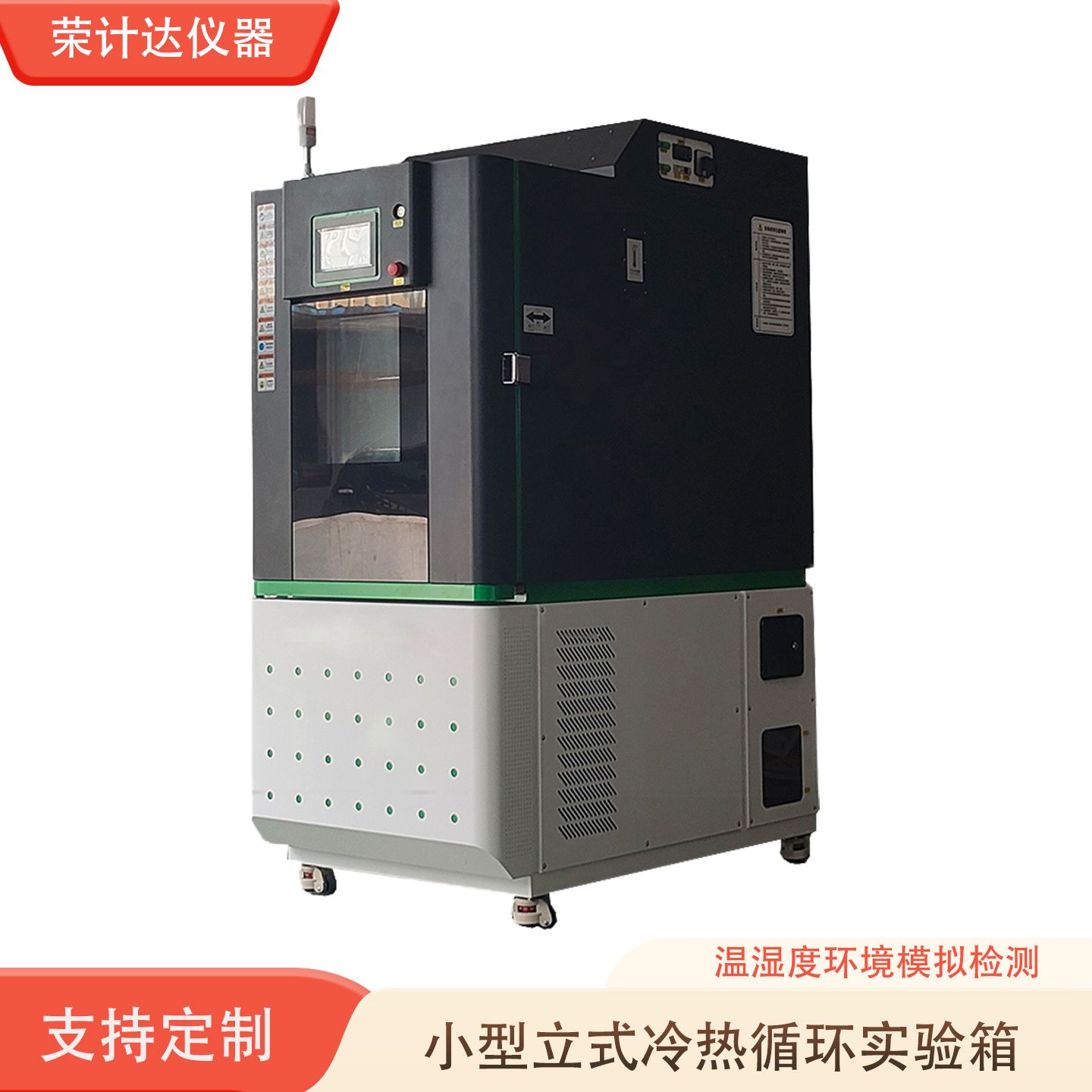

恒温恒湿试验箱：控温范围 - 70℃~150℃，精度 ±1℃；控湿范围 20%~98% RH，精度 ±3% RH，具备均匀气流循环与防结露设计。
2. 样品要求
选取同一批次、外观完好、无封装破损、无氧化的半导体器件，数量不少于 15 颗（10 颗测试，5 颗备用）。
测试前用无水乙醇清洁样品表面，去除污渍与杂质，常温静置 30min，完成初始状态确认。
三、测试流程：
1. 设备校准与参数设置
校准试验箱温湿度传感器，确保控温控湿精度达标。
设置试验参数：温度 85℃±2℃，相对湿度 85%±5% RH，升温速率≤3℃/min，加湿平稳，避免样品表面结露。
设定测试时长 1000h，中间检测节点为 240h、500h、1000h。
2. 样品放置
将样品均匀放置于试验箱夹具，样品间距≥10mm，确保气流均匀流通，避免相互遮挡。
连接通电测试回路（按需设置偏置电压，通常为额定电压 80%），模拟器件工作状态；无偏置测试则仅放置样品，不通电。
关闭箱门，检查密封性能，确认无误后启动试验。
3. 测试执行
阶段 1：升温加湿。以≤3℃/min 速率升温至 85℃，同步平稳加湿至 85% RH，避免温湿度骤变。
阶段 2：恒温恒湿测试。维持 85℃/85% RH 环境，连续运行 1000h，每小时记录试验箱温湿度，确保波动在允许范围内。
阶段 3：中间检测。到达 240h、500h 时，暂停试验，缓慢降温除湿（降温速率≤1℃/min）至 25℃±2℃、50%±5% RH，静置 1h 后，取出样品检测外观与电气性能，记录数据。
阶段 4：测试结束。1000h 到达后，按上述步骤恢复至常温常湿，静置 1~2h，完成终检测。
4. 测试后检测
外观检测：再次检查封装、引脚，记录裂纹、起泡、变色、腐蚀、分层等异常。
电气性能检测：重复初始检测项目，测试关键参数，与初始值、中间值对比，判定性能变化。
失效判定：参数漂移超 ±20%、绝缘电阻下降超一个数量级、漏电流超标、外观明显缺陷，判定为失效。
三、测试数据记录示例：

样品编号	240h 外观	240h 正向电压（V）	240h 漏电流（μA）	500h 外观	500h 绝缘电阻（MΩ）	500h 功能状态	1000h 外观	1000h 参数判定	失效情况
S-01	完好	0.685	1.32	完好	4950	合格	完好	合格	无
S-02	完好	0.682	1.35	完好	4820	合格	完好	合格	无
S-03	轻微变色	0.691	1.58	局部变色	4210	合格	轻微分层	合格	无
S-04	完好	0.684	1.33	完好	4910	合格	完好	合格	无
S-05	完好	0.687	1.36	完好	4860	合格	完好	合格	无
S-06	完好	0.683	1.34	引脚氧化	4530	合格	引脚氧化	合格	无
S-07	轻微起泡	0.695	1.62	起泡扩大	3980	合格	起泡明显	参数漂移	无
S-08	完好	0.686	1.35	完好	4890	合格	完好	合格	无
S-09	完好	0.688	1.37	完好	4840	合格	完好	合格	无
S-10	轻微变色	0.690	1.41	变色加重	4470	合格	变色明显	合格	无
