抗冲击试验仪检测外墙外保温系统操作方法

2026-05-27 14:44:27 来源：上海荣计达仪器科技有限公司

一、前言：
外墙外保温系统长期暴露于自然环境中，易受意外撞击影响，其抗冲击性能关系到系统的使用稳定性与耐久性。适用于采用抗冲击性试验仪对各类外墙外保温系统进行抗冲击性能检测。
二、试验设备：
2.1抗冲击性试验仪

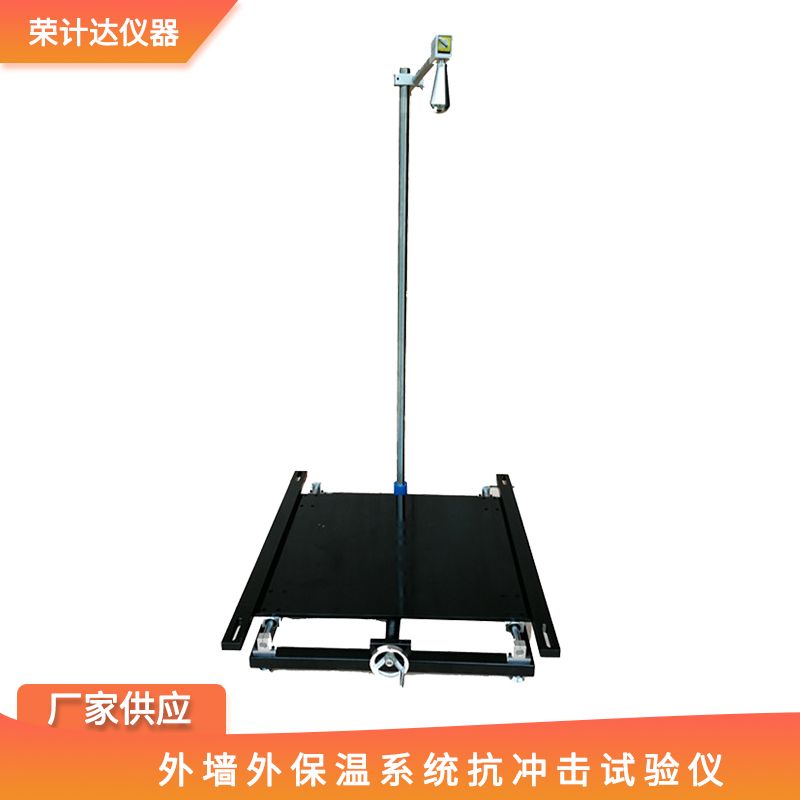

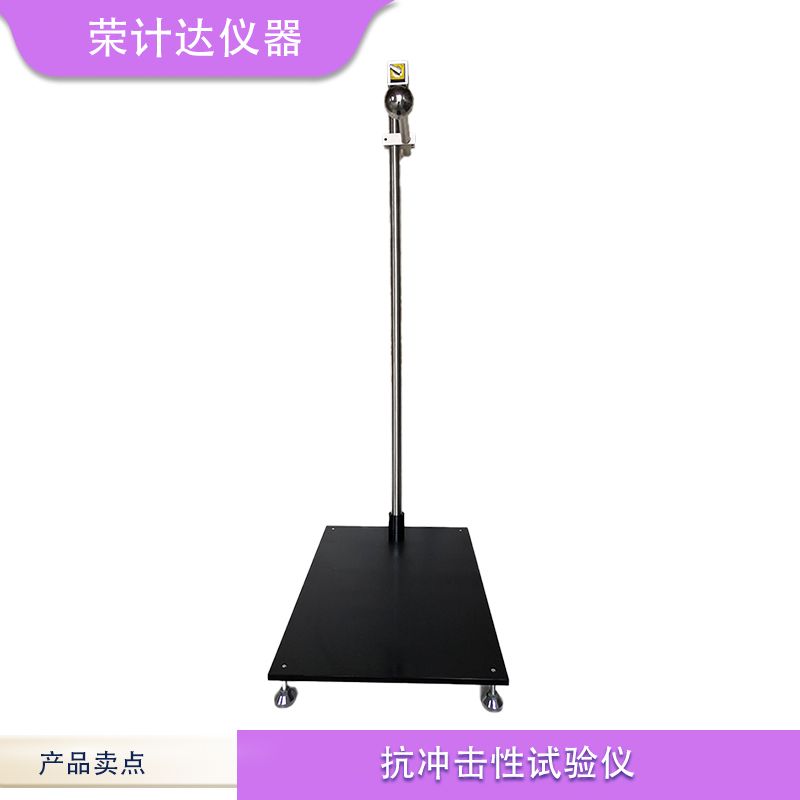

采用落球式抗冲击试验仪，主要由钢球、导向管、刚性支架、试样固定平台及高度调节装置组成。
2.2钢球规格
3J 级冲击试验：采用质量 500g（误差 ±1%）的高碳铬轴承钢钢球，表面光滑无损伤，公称直径约 50.8mm；
10J 级冲击试验：采用质量 1000g（误差 ±1%）的高碳铬轴承钢钢球，表面光滑无损伤，公称直径约 63.5mm。
2.3辅助设备
电子天平（精度 0.1g）、钢卷尺（精度 1mm）、游标卡尺、记号笔、放大镜（放大倍数≥5 倍）。
三、试样制备：
试样构成：与实际工程一致，由保温层、找平层、抗裂层和饰面层组成，各层材料及施工工艺符合设计要求；
试样尺寸：1200mm×600mm，厚度与实际工程保温系统厚度一致；
试样数量：每个冲击等级（3J、10J）各制备 3 个试样；
养护条件：试样在温度（23±2）℃、相对湿度（50±10）% 的环境下养护 28d，养护期间避免碰撞、暴晒及雨淋。
四、测试流程：
4.1试验前准备
设备检查：接通试验仪电源，检查导向管、支架、固定平台是否完好，无变形、松动；空试设备，确认钢球释放机构灵敏，下落无卡滞；
钢球校准：用电子天平称量钢球质量，确认符合 3J 级或 10J 级要求；用游标卡尺测量钢球直径，表面无裂纹、凹坑；
试样检查：养护完成后，检查试样表面，无空鼓、开裂、脱落等缺陷；用记号笔在试样表面标记冲击区域，每区域间距≥200mm，距试样边缘≥100mm；
高度设定：根据冲击等级调整钢球下落高度，3J 级设定钢球低点距试样表面垂直高度为 0.61m，10J 级设定为 1.02m；用钢卷尺复核高度，不超过 ±0.01m。
4.2试样安装
将试样饰面层向上，水平放置在试验仪固定平台上，确保试样与平台紧密贴合，无空隙；
用固定装置将试样四周固定牢固，防止冲击时试样移位、翘起；
调整导向管位置，使钢球下落中心点对准试样标记的冲击区域，确保冲击点准确。
4.3冲击试验操作
3J 级试验：取 500g 钢球，放入导向管顶部释放机构中，锁定释放装置；确认试验区域无人员后，启动释放机构，使钢球自由下落冲击试样；
10J 级试验：更换 1000g 钢球，调整下落高度至 1.02m，重复上述操作，完成冲击；
冲击次数：每个冲击区域连续冲击 1 次，每个试样选取 3 个不同区域进行冲击；
过程观察：冲击过程中，观察试样表面变化，记录有无异响、开裂、脱落等现象。
五、外墙外保温系统抗冲击性能试验数据示例（仅供参考）

试样编号	冲击等级	钢球质量（g）	下落高度（m）	冲击区域	损伤情况
S1-3J	3J	500	0.61	区域 1	无损伤
S1-3J	3J	500	0.61	区域 2	饰面层微裂纹
S1-3J	3J	500	0.61	区域 3	无损伤
S1-10J	10J	1000	1.02	区域 1	增强层外露
S1-10J	10J	1000	1.02	区域 2	饰面层分层
S1-10J	10J	1000	1.02	区域 3	裂纹
