基于马歇尔试验仪的混合料高温抗压强度与变形检测规程

2026-06-22 14:18:47 来源：上海荣计达仪器科技有限公司

一、前言：
本试验依据《公路工程沥青及沥青混合料试验规程》JTG 3410-2025 中 T0709 马歇尔稳定度试验规范编制，采用马歇尔稳定度测定仪检测热拌沥青混合料高温抗压强度（稳定度）与受压变形量（流值）。
二、试验仪器：

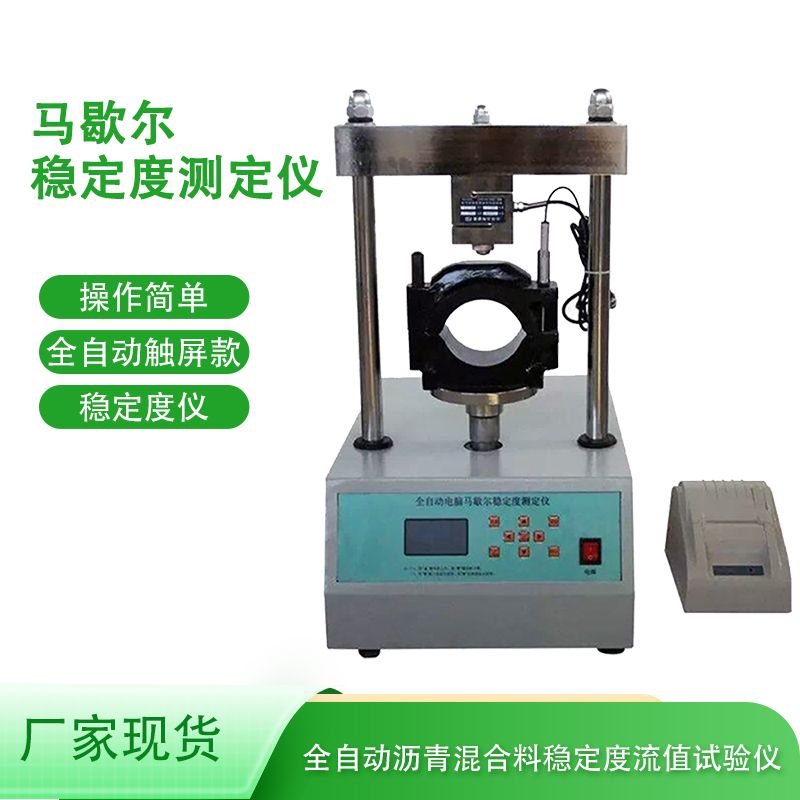

马歇尔稳定度测定仪：加载速率可控 50mm/min，配备荷载、位移传感采集模块；
恒温水槽：控温精度 ±1℃，水深满足试件浸没；
标准马歇尔试模、电动击实仪、脱模器；
游标卡尺（精度 0.1mm）、电子天平（精度 0.1g）；
三、试件制备要求：
按配合比称量集料、矿粉、沥青，规范拌和成型混合料；
标准试件规格：直径 101.6mm，高度控制 63.5mm±1.3mm，单组试件不少于 4 个；
双面击实各 75 次，成型后常温静置冷却 12h 脱模；
卡尺十字四向测量试件高度，高度超差、两侧高差＞2mm 试件作废。
四、测试操作流程：
（一）试验前恒温准备
恒温水槽升温至 60℃±1℃，将合格试件、上下压头一同放入水槽浸泡保温；
标准试件保温时长 30～40min，试件全部浸没，水面高出试件顶部≥25mm，试件间预留间隙；
上下压头同步保温不少于 30min，取出后擦干表面水分，导杆薄涂凡士林保证滑动顺畅。
（二）仪器调试
开启马歇尔稳定度测定仪电源，设备预热 5min；
设置加载速率 50mm/min±5mm/min，荷载、位移传感器清零；
检查加载升降机构、数据采集系统运行正常，无卡顿、信号漂移。
（三）试件加载测试
从恒温水槽取出试件，棉纱快速擦干表面游离水分，全程操作迅速；
试件居中放置于下压头，盖上上压头，球座放置钢球，整体对中装入设备加载工位；
启动加载程序，设备匀速轴向加压，同步实时记录荷载、变形数据；
试件出现荷载峰值并开始下降时停止加载，读取峰值荷载（稳定度）、对应变形（流值）；
关键时限：试件出水至加载结束总时长不得超过 30s，避免温度散失影响数据；
卸除荷载，取出破损试件，清理压头残渣，同组剩余试件重复上述步骤。
四、数据示例（仅供参考）

试件编号	试件平均高度 (mm)	稳定度 (kN)	流值 (mm)	数据有效性	备注
1#	63.2	11.26	2.6	有效	无偏心滑移
2#	63.7	10.98	2.8	有效	无偏心滑移
3#	63.4	11.42	2.5	有效	无偏心滑移
4#	63.6	11.15	2.7	有效	无偏心滑移
组平均值	63.48	11.20	2.7	-	本组4个试件全部有效
