粘结强度拉拔试验机｜胶粘剂粘结强度试验方法

2026-09-07 16:46:01 来源：上海荣计达仪器科技有限公司

一、前言：
粘结强度拉拔试验机适用于建筑瓷砖胶、环氧胶、砂浆类胶粘剂等材料的拉伸粘结强度测试。
二、试验设备：

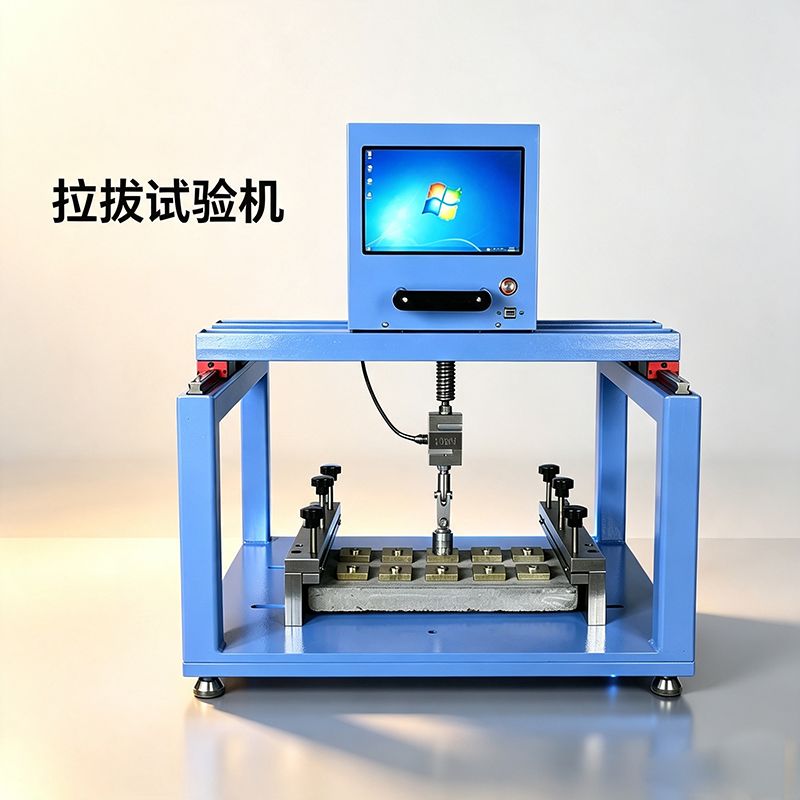

粘结强度拉拔试验机
标准拉拔试块（金属试块），粘接面平整无变形；
游标卡尺，精度 0.01mm；
无水乙醇、无尘擦拭布；
恒温恒湿环境箱，满足试验环境（23±2）℃，相对湿度（50±5）% 要求。
试样制备
基材处理：将被粘接基材表面打磨平整，使用无水乙醇擦拭表面，去除油污、浮尘，放置充分晾干。
胶粘剂调配：按照胶粘剂产品说明书配比要求调配胶料，搅拌均匀，避免混入气泡。
涂胶粘接：将胶粘剂均匀涂布在基材表面，控制胶层厚度均匀，将标准金属拉拔试块垂直压合在胶层表面，清除边缘溢出多余胶料，做好临时固定，防止试块偏移歪斜。
固化养护：将试样放置标准环境下，按照胶粘剂规定时间完成固化，固化期间避免震动、磕碰试样。每组制备不少于 5 个平行试样。
状态调节：固化完成后，试样置于（23±2）℃、相对湿度（50±5）% 环境中放置不少于 16h，再开展试验。
三、测试流程：
设备检查：开机启动粘结强度拉拔试验机，空载运行，确认设备传感器、控制系统运行正常，完成设备自检。
尺寸测量：使用游标卡尺测量每一块试样实际粘接面的尺寸，计算粘接面积 A，单位 mm，做好记录。
试样装夹：将试样放置试验机底座，连接拉拔试块与试验机加载接头，调整位置，保证拉力方向与粘接面保持垂直，消除偏心受力，试样无预加载力，装夹稳固，试验过程无滑动现象。
参数设置：控制系统设置位移加载速率，常规选用 5mm/min，开启峰值力记录功能，设置数据采集频率。
开展拉拔试验：启动设备，试验机匀速施加拉伸载荷，持续加载直至试样发生破坏（胶粘剂界面脱开或者胶层断裂），设备自动记录破坏时大拉力 Fmax，单位 N。
试样取下，观察破坏界面，判定破坏模式：
内聚破坏：断裂发生在胶粘剂胶层内部；
界面破坏：断裂发生在胶粘剂和基材的接触界面；
混合破坏：同时存在内聚破坏与界面破坏两种形式。
重复操作，完成本组全部平行试样测试。
四、试验数据记录示例表（仅供参考）

编号	破坏大荷载 Fmax (N)	实测粘接面积 (mm)	粘结强度 R (MPa)	破坏模式	备注
01	4320	1592	2.71	内聚破坏	胶层内部断裂
02	4185	1596	2.62	混合破坏	局部界面剥离
03	4412	1603	2.75	内聚破坏	胶层内部断裂
04	4076	1598	2.55	界面破坏	胶层整体脱离基材
S	4268	1601	2.67	内聚破坏	胶层内部断裂
本组平均值：2.66 MPa
