技术文章

砌筑砂浆凝结时间测定方法｜砂浆凝结时间测定仪贯入阻力法

2026-09-12 08:38:07 来源：上海荣计达仪器科技有限公司

一、前言：
数显砂浆凝结时间测定仪是我公司依据行业标准JGJ70-90《建筑砂浆基本性能试验方法》而设计的仪器。主要用于测定墙面砂浆和砌墙砂浆以灌入阻力表示的凝结速度和境界时间。适用于侧定墙面砂浆和砌墙砂浆以贯入阻力表示的凝结速度和凝结时间。
二、试验仪器与材料：

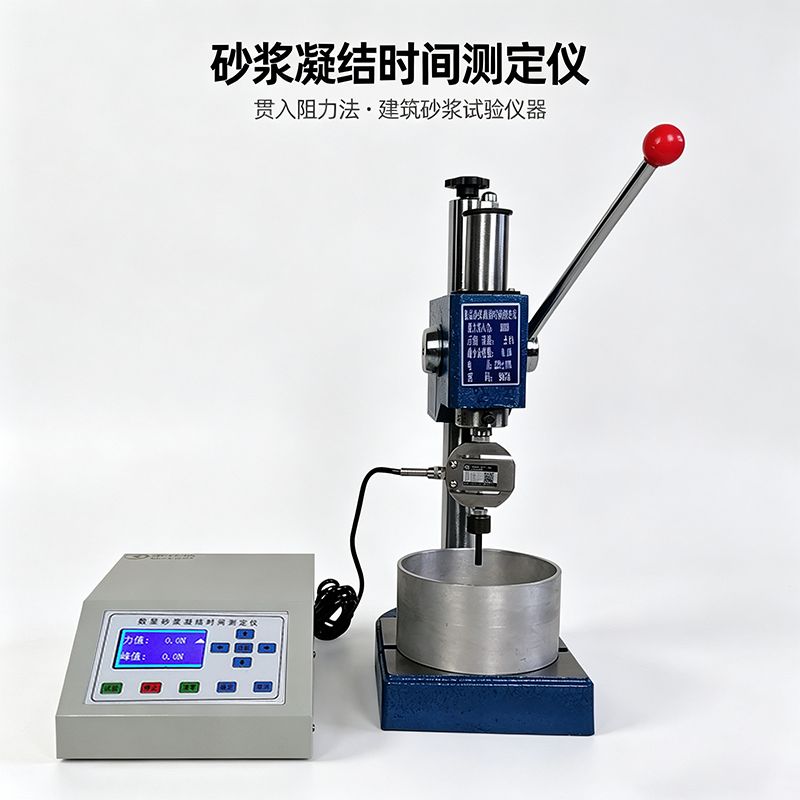

砂浆凝结时间测定仪：含试针、压力传感器、容器，量程 0～1000N；
钢制试模：内径 140mm，高度 75mm；
捣棒、刮刀、秒表、温度计；
待测砌筑砂浆：干混砌筑砂浆加水搅拌，或现场拌合砌筑砂浆。
三、测试流程：
试样制备
按照配合比拌合砌筑砂浆，搅拌完成后开始计时，此时间记为拌合起始时间。将砂浆一次性装入试模，砂浆略高于试模上口，用捣棒由边缘至中心均匀插捣 25 次，刮平表面，抹平，试模加盖，置于试验环境中静置。
初次贯入测试
砂浆拌合后 30min 开始一次贯入测定。将试模放置在仪器底座中心，选择合适规格试针，试针端面与砂浆表面刚好接触，清零。匀速施加压力，使试针垂直贯入砂浆内部 25mm 深度，记录贯入压力值。每次测点距离试模内壁≥10mm，测点之间间距≥10mm，同一试样每次测 3 个点，取平均值。
注意：贯入时试针不得冲击砂浆，贯入完成后拔出试针，清理试针上粘附砂浆；测点不能重复使用。
连续测试
初次测试之后，每隔 30min 测一次；当贯入阻力增长较快时，缩短间隔至 15min；临近初凝、终凝阶段加密测试。每次记录时间、贯入压力。
四、试验记录示列表格（仅供参考）

序号	拌合后时间（min）	测点 1 压力 N	测点 2 压力 N	测点 3 压力 N	平均压力 N	贯入阻力f _p(MPa)
1	30	3.6	3.3	3.9	3.6	0.12
2	60	4.8	5.1	4.5	4.8	0.16
3	90	6.6	6.3	6.9	6.6	0.22
4	120	8.7	9.3	9.0	9.0	0.30
5	150	12.0	11.7	12.3	12.0	0.40
6	180	15.6	15.3	16.2	15.7	0.52
7	210	18.9	19.2	18.6	18.9	0.63
8	240	21.0	21.3	20.7	21.0	0.70
