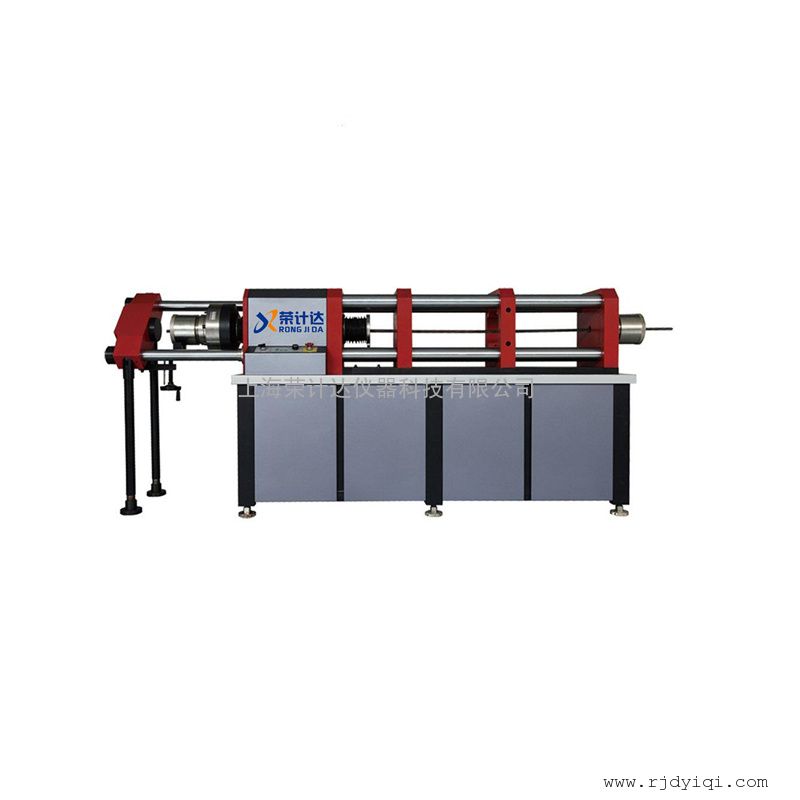

    荣计达拉伸预应力松弛试验机使用方法

    产品型号: WSC-300
    品  牌: 荣计达
      价格电议,您可以向供应商询价得到该产品价格
    所 在 地: 上海闵行区
    更新日期: 2021-05-15
    详细信息





    WSC-300预应力松弛试验机是*检测仪器,用用于在室温下测量金属材料松弛性能的试验设备,使用前务必仔细阅读说明书。并由*实验人员操作,以避免操作不当引起的伤害。如需了解更多资料请与我公司客服人员联系。

    WSC-300预应力松弛试验机符合GB/T10120-96《金属应力松弛试验方法》,具有微机显示计算储存功能打印数据报告。大大降低了故障率。采用进口比例阀,稳定性高,加荷速度平稳。没有手动送油阀回油阀,真正的全自动恒应力压力机。

    WSC-300预应力松弛试验技术参数
    A大试验力:100KN
    有效测量范围:4%-A(全程不分档)
    负荷示值准确度:优于示值的±1%
    负荷分辨率:3N
    全部测量范围不分档,负荷分辨率不变
    位移示值准确度:优于示值的±0.5%
    加荷速度0.01mm/-50mm/min任意设定
    丝杆行程(mm)80-100mm
    试验空间(mm):左右夹头A大拉伸间距:1200mm/1850mm
    电源功率:0.75kW   AC220V±10%  50Hz
    外形尺寸(mm):1950×550×1015
    重量:700kg

    型号:WSC-200
    A大试验力:200KN
    有效测量范围:4%-A(全程不分档)
    负荷示值准确度:优于示值的±1%
    负荷分辨率:6N
    全部测量范围不分档,负荷分辨率不变
    位移示值准确度:优于示值的±0.5%
    加荷速度0.01mm/-50mm/min任意设定
    丝杆行程(mm)80-100mm
    试验空间(mm):左右夹头A大拉伸间距:1200mm/1850mm
    电源功率:1.0kW   AC220V±10%  50Hz
    外形尺寸(mm):1950×550×1015
    重量:950KG
    型号:WSC-300
    A大试验力:300KN
    有效测量范围:4%-A(全程不分档)
    负荷示值准确度:优于示值的±1%
    负荷分辨率:9N
    全部测量范围不分档,负荷分辨率不变
    位移示值准确度:优于示值的±0.5%
    加荷速度0.01mm/-50mm/min任意设定
    丝杆行程(mm)80-100mm
    试验空间(mm):左右夹头A大拉伸间距:1200mm/1850mm
    电源功率:1.5kW  AC220V±10%  50Hz
    外形尺寸(mm):1950×550×1015
    重量:1.2吨
    WSC-300预应力松弛试验组成
    微机控制拉伸应力松弛试验机由主机、测量控制系统、软件三大部分组成。
    1.1. 主机
    主机是用以施加试验力的装置,由立柱、横梁构成承载框架,其内部装有精密滚珠丝杠、同步带、减速机、伺服电机及驱动器。通过伺服电机、减速机、同步带带动精密滚珠丝杠左右运动,完成加载。
    1.2. 测量控制系统
    微机控制拉伸应力松弛试验机测量控制系统EDC-3000是专为微机控制拉伸应力松弛试验机设计的测量控制系统,与主机、软件配合可进行各种金属材料的松弛试验。
    1.1技术指标:
    A/D转换器:
    线性误差:          0.0007%FS
    无噪声分辨率:      A大23位
    工作电源:          +5V
    工作温度范围:      -40~+85℃
    可选输入范围:      ±5mV~±2.5V
    负荷测量:
    分辨率:             1/50000~1/300000
    精度:               0.4%
    范围:               100N~500kN
    传感器灵敏度:       2~40mV/V
    激励电压:           +5VDC
    位移测量(光电编码器):
    分辨率:             由机械系统和光电编码器决定
    精度:               无误差(仪表)
    范围:               任意设置
    传感器类型:         AB相正交输出光电编码器
    采集速率:          50Hz内任意设定
    速度控制:          0.001~500mm/min
    使用条件:
    温度:10 °C~35 °C
    湿度:30 %~80 %
    电源:AC220V ±10% / 50Hz
    WSC-300预应力松弛试验操作规程
    1. 检查所有连接是否正确。
    2. 检查试验温度是否满足试验要求,试样温度是否满足试验要求。
    3. 异常状况立即关闭主电源。
    4. 开机 计算机完全启动后,打开主机电源。
    5. 进行试验……
    6. 试验结束分析试验数据。
    7. 打印测试结果报告。
    WSC-300预应力松弛试验的保养与维护
    1. 预防不良介质入侵设备,如:灰尘、水、腐蚀性介质等。
    2. 检查零部件是否完整。
    3. 滑动部件润滑。
    4. 易锈部件防锈。
    5. 记录设备使用情况。
    6. 年检。
    WSC-300预应力松弛试验环境要求
    本机应安装在无腐蚀介质、无电磁干扰、无电火花干扰、无冲击振动源试验室,环境温度20℃±2℃,相对湿度<75%,电网电压波动<±10%额定电压,良好接地、机架水平度 <0.02%/m,并留有操作和维修空间。
