多功能电动击实仪测定路基填料击实特性的方法

2025-05-24 11:05:05 来源：rongjida17

多功能电动击实仪测定路基填料击实特性的方法
一、前言：

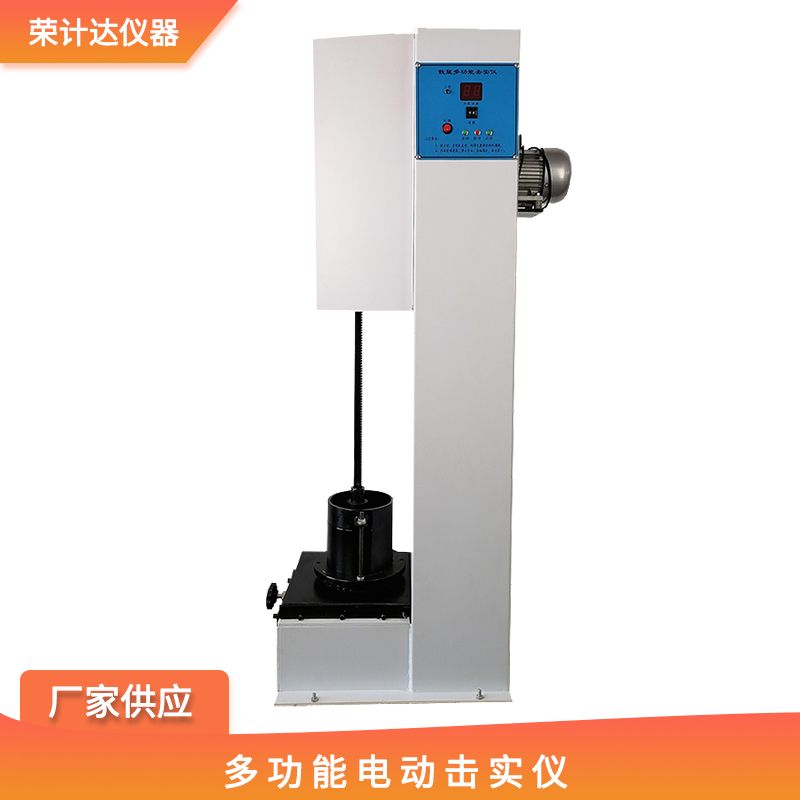

多功能电动击实仪具有轻型击实和重型击实功能，适用于试验室和现场土工试验用。适用于公路、铁路、水利、建筑地基填土工程设计，以标准击实方法在一定的击实功下，测定土的含水量与干密度之关系，以确定该土的佳含水量与相应的大干密度。借以了解土的压实性能作为工地土基压实控制的依据。
二、试验准备：
仪器设备：准备多功能电动击实仪、天平（精度 0.01g）、烘箱、环刀、铝盒、刮刀、直尺等。
试样制备：选取具有代表性的路基填料，将其风干或烘干后，过筛去除超粒径颗粒。根据试验要求，将试样分成 6 - 8 份，每份试样分别加入不同量的水，制成不同含水率的试样，密封浸润不少于 12 小时。
仪器检查：检查多功能电动击实仪的击实锤、击实筒、导筒等部件是否安装正确，确认仪器运行正常，设定击实次数等参数（如重型击实试验一般为 98 击 / 层）。
三、试验步骤：
装样击实：将击实筒固定在多功能电动击实仪上，在筒底垫上滤纸，称取一定量的试样倒入击实筒内，整平表面，放入击实锤，启动仪器进行击实。击实完成一层后，用刮刀刮松表面，再加入下一层试样继续击实，直至完成所有层数（一般为 3 - 5 层）。
脱模称重：击实结束后，取下击实筒，用刮刀刮平击实筒两端试样，拆除底板，将试样从击实筒中推出，用环刀在试样的上、中、下部位取 3 个试样，分别装入铝盒，称重并记录湿土质量。
含水率测定：将装有试样的铝盒放入烘箱，在 105 - 110℃温度下烘干至恒重，取出冷却后称重。
数据记录参考：

编号	湿土质量(m₁g)	干土质量（m₂g）	含水率w(%)	试样体积(V cm³))	干密度p_d(gcm³)
1	185.60	165.20	12.35	99.7	1.66
2	192.30	168.80	13.92	99.7	1.69
3	198.70	171.50	15.86	99.7	1.72
4	203.20	173.00	17.46	99.7	1.74
5	205.50	173.50	18.44	99.7	1.74
6	204.80	172.80	18.40	99.7	1.73
