- 技术文章
粗集料流动时间测定仪操作方法
2025-09-09 12:45:34 来源：rongjida17

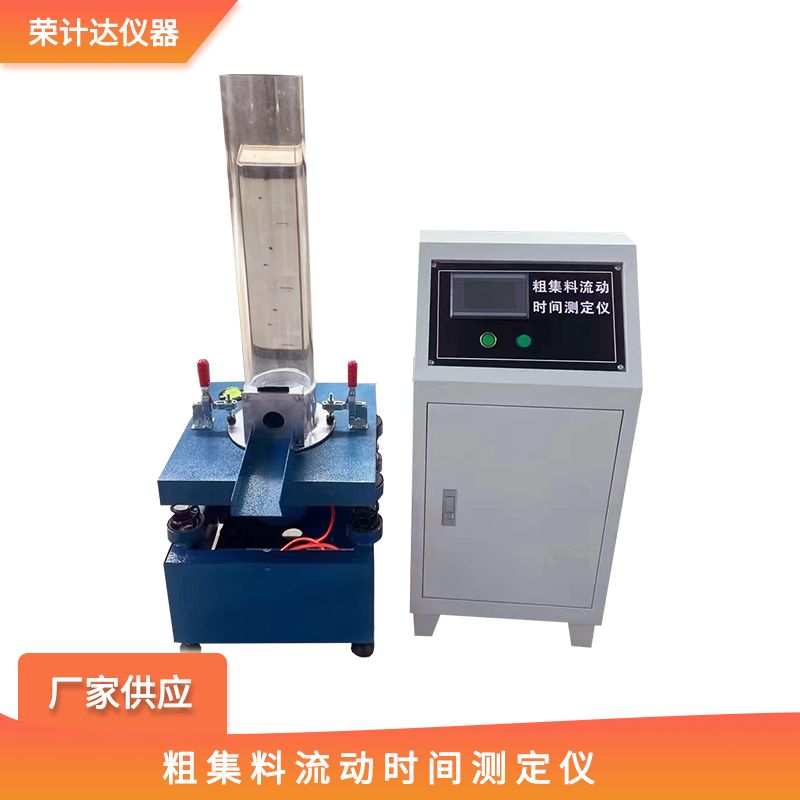

仪器准备：准备好粗集料流动时间测定仪，该仪器由振动台和流动装置等组成。同时准备好棱角性粗集料标准样品，规格为 4.75mm 至 9.5mm，其流动时间标称值为 100s 至 110s，精度 ±2s。
标准集料流动时间测定
先将天平放在测试仪前下方并放置好接收容器，确保试验时导流槽滑落的颗粒能进入其中，同时让天平可显示下落试样质量。
把标准集料缓缓倒入试样筒，倾倒时保持集料表面平整，且不可用工具去扰动或刮平。
当天平显示达到 1000g 时，马上启动秒表，当天平显示质量为 1000+7000×γa/2.70（γa 为集料表观相对密度）时，立即停止秒表，此时读取的时间便是标准集料的流动时间。
同一份集料按上述操作重复试验，一共测定 5 次。
试验全过程要让环境温度稳定在 15℃至 30℃，并且振动马达要始终保持振动状态，直到标准集料测定工作结束。若测定的标准集料流动时间与标称值相差超出 ±5s，需在 41±0.2mm 至 43±0.2mm 范围内重新设定开口尺寸，再次按步骤进行试验，直到测定结果符合要求。
待测集料试验
对于 4.75mm 至 9.5mm 和 9.5mm 至 13.2mm 粒级集料，按确定好的符合标准集料要求的开口进行设定，然后按照测定标准集料流动时间的步骤完成试验。
对于 4.75mm 至 19mm 粒级集料，设定开口为 60±0.2mm，再依照上述同样的方法开展试验。
上一篇:没有了下一篇:混凝土不发火性试验机试验方法
-
产品搜索
留 言
- 联系人：王林
- 电 话：13761118616
- 手 机：13761118616
- 邮 编：201114
- 地 址：上海市闵行区浦江镇沈杜公路3259号
- 网 址： https://rongjida17.cn.goepe.com/
http://www.rjdyiqi.com
