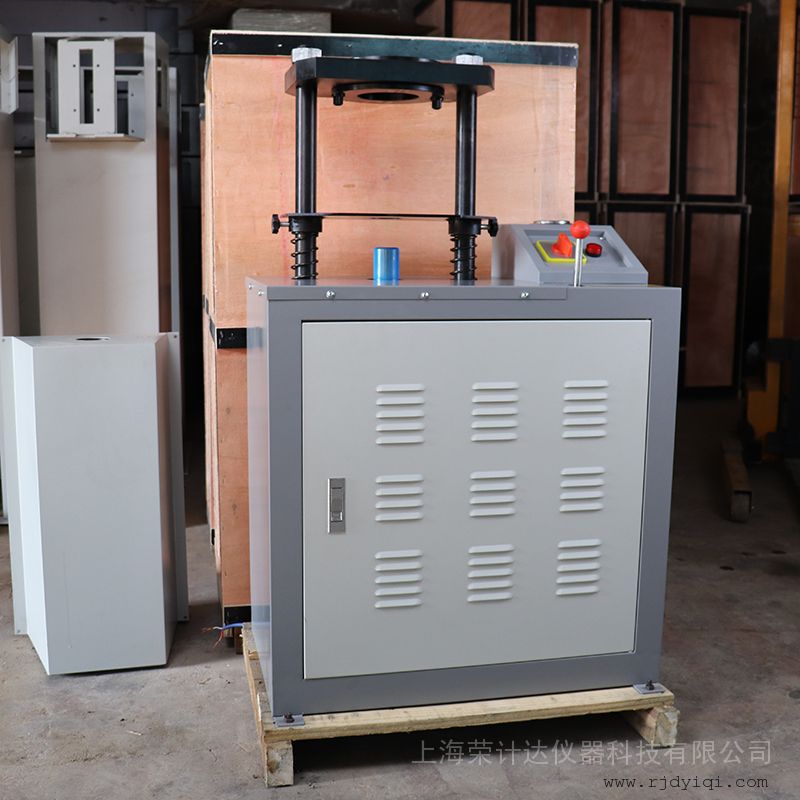

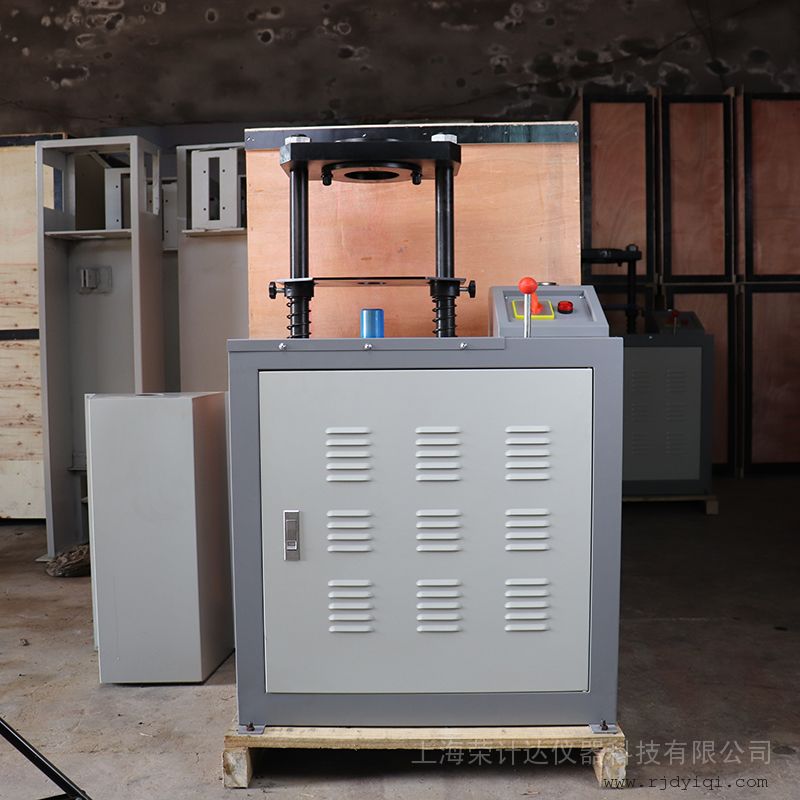

荣计达电动液压脱模器DTM-30
详细信息| 询价留言品牌：荣计达 型号：DTM-30 加工定制：是 外形尺寸：540Х520Х1280 mm 重量：约230 ㎏ 用途：用于多种土、混合料的圆形试模试 一、产品简介：电动液压脱模器适用于多种土、混合料的圆形试模试件的脱模，电动脱模器尤其可满足水泥混合料强度试件的脱模要求，其A大载荷可达300KN。这种电动脱模器完全采用模块化设计，充分利用现代微电子技术将各功能模块高度集成，主控箱既完成自身数据自动采集，又能协调本系统其它扩展箱按设定程序自动工作
二、适用范围：
★抗压试模：￠150Х230mm ￠100Х180mm ￠50Х130mm
★轻重型土工击实试模：￠152Х170mm ￠100Х127mm
★马歇尔击实试模：￠101.6Х87mm
三、主要规格和技术参数：
★大载荷：300KN
★测力表量程：0－38.2MPa
★上升速度：无级调速（0－120mm/min）
★油液A大工作压力：38.2MPa
★活塞直径：￠100mm
★活塞行程：250mm
★电机规格：AC380V 750W 1400r/min
★净重:约230Kg
★外形尺寸：540Х520Х1280mm（长Х宽Х高）
★脱模器丝杠A大上升限距离： (L) 270mm
★脱模器丝杠A底下降限距离： (L) 30mm
四、主要结构和工作原理：
主要由机架、 液压系统、 压力表及电器系统组成
★机架部分：
主要由横梁 、立柱、 托盘、 外壳、 底座等附件组成。横梁可安装脱模和制件附件，用于各种试模脱模用，油缸柱塞中孔可安装各种附件便于制件和脱模，托盘是用于脱模时模具的定位和支撑。
★液压系统
由液压泵、 送油阀、 回油阀 、油箱、 滤油器及油管和接头组成。液压泵为高压柱塞泵，流量为1.2L/min,额定压力40MPa，由0.75KW电机直接驱动，固定在油箱上。
回油阀和送油阀分别安装在前面板的左右面，均由手轮直接操作，右侧送油阀能调节活塞上升速度，左侧回油阀用于油缸下降回油，送油阀上设有安全阀，过载时可溢流起安全作用。
★压力表：
电动液压脱模器压力表为2.5级耐震压力表，用于测量缸内工作压力，使用时注意压力值严禁超过40MPa，以防损毁机件。
★电器部分
由电动机、 启动按钮 、停止按钮 、熔断器 、继电器等组成
五、注意事项:
★严禁不加油，使油泵空转
★使用前必须排尽系统内空气，才能使用
★使用时应观察压力表示值，严禁超过40MPa当接近时应迅速切断电源或打开回油阀
★出厂安全阀以调好，勿动
★使用电动液压脱模器前必须仔细阅读使用说明书
-
-
