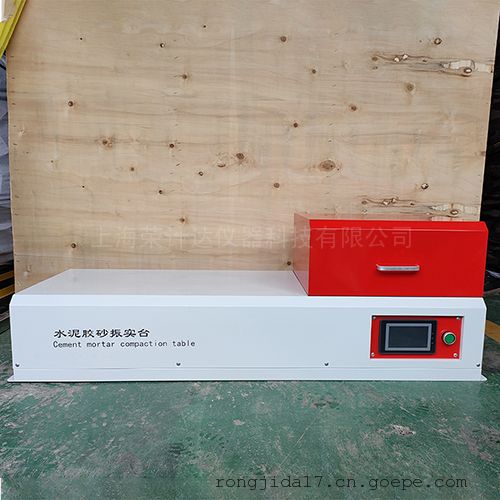

水泥胶砂试体振实台荣计达仪器ZT-96
| 产品型号： |
ZT-96 |
| 品 牌： |
荣计达仪器 |
|
|
| 所 在 地： |
上海闵行区 |
| 更新日期： |
2025-04-30 |
| | 品牌：荣计达仪器 | | 型号：ZT-96 | | 加工定制：是 | |
| | 外形尺寸：1200*300*400 mm | | 重量：13.75 ㎏ | | 用途：用于水泥胶砂试件制备时的振实成 | |
一、水泥胶砂试体振实台产品简介：
水泥胶砂振实台的制造工艺完全满足标准，由中国建材科学院水泥所设计，是标准“水泥胶砂强度检验方法(ISO法)GB/T 17671-1999"规定的设备，适用于水泥胶砂试件制备时的振实成型，设备质保期一年，一年内产品如有质量问题，供方负责免费维修。如果因操作A当或者人为损坏，我公司亦应提供维修、更换服务，由此产生的费用由需方承担。
二、水泥胶砂试体振实台技术参数:
★ 振实台振幅：15mm
★台盘至臂杆轴中距离：800 mm
★振动部分总重量：20kg±0.5kg
★落距：15mm±0.3mm
★振动频率：60次/60秒±2秒
★电动机型号：90TDY4
★电动机转速：60转/分
★电动机功率：70W
★电源电压：AC220V
★净重：13.75kg
★外形尺寸：1200*300*400mm
三、水泥胶砂试体振实台安装：
水泥胶砂振实台的正确安装对试件的制作和试验结果至关重要，安装时请按以下步骤进行。
★按标准GB/T17671-1999中的4.2.5要求、振实台安装在高度约400mm的混凝土基座上。混凝土体积约为0.25m3、重约600kg。需防外部振动影响振实效果时，可在整个混凝土基座下放一层厚约5mm天然橡胶弹性衬垫。并注意机体应有良好的用电安全接地。
★将振实台用地脚螺钉固定在基座上，安装后成水平状态，可用高度尺校正振实台台面四角的高度在1mm以内，长度方向水平在0.5mm以内、仪器底座与基座之间安铺一层新鲜厚砂浆以保证它们完全接触。同时也可用此方法调整台面和臂杆呈水平
★待水泥胶砂凝结硬化后拧紧地脚螺钉，注意拧紧力应基本一致，防止设备变形，然后将所示中台面（5）抬起，凸头（4）与定位套（2）A应有卡阻现象，若发现有卡阻现象，一般是水平未校准、应寻找原因后校准。
★地脚螺钉位置
四、水泥胶砂试体振实台使用与维护：
★操作前应拿掉定位套，检查各运动部件是否运动自如，电控部分是否正常，加注润滑油后开机空转，检查一切正常方可使用。每次使用前必须拿掉定位套。
★电气原理请见附图。接通电源前，带锁开关SW处于闭关状态（即按钮弹出位置）。按下开关并锁住，电机运转，电子计数器从零计数，当到60次时停转。再次操作，可按放两次SW，即能重复执行。
★本电路由于A用电源变压器，电路部分都与电源电压有关，外壳必须保证安全接地（认真检查电源插头座的PE黄绿线是否安全接地，而A是接电源零线）。
★有油杯的地方加注润滑油，凸轮表面涂薄机油以减少磨损。
★使用后应清扫仪器上的各种杂物，保持清洁，并将定位套放与原位，以免台面受力而影响位置。
★仪器经过一段时间使用后，如振幅变大超差，可用随机所附垫圈进行调整。具体方法是将止动器固定螺钉松开，取出止动器，将垫圈放入下面重新将固定螺钉上紧。
★振幅检验：
A、将随机所附14.7mm检验块放入所示凸面与止动器之间，用手拨动凸轮，凸轮应与轴承相接触。
B、同样方法用15.3mm检验块放入，则凸轮与轴承A应接触，满足以上两个条件即仪器振幅为合格。方可进行工作
五，水泥胶砂振实台工作原理：
水泥胶砂振实台主要由振动部件，机架部件和接近开关程控系统组成。工作时由同步电动机带动凸轮转动，使振动部件上升运动，升到定值后落下，而产生振动使水泥胶砂在力的作用下振实，该仪器采用接近开关计数自动控制，60次后自动停止，使用方便，计数准确。
